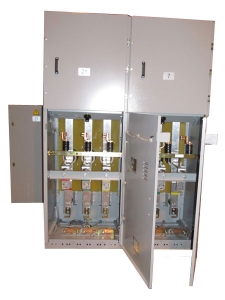

Комплектные распределительные устройства КМ-1М
Комплектные распределительные устройства КМ-1М применяются для работы в электрических установках трехфазного переменного тока 50/60 Гц и номинальным напряжением 6 и 10 кВ в сетях изолированной или заземленной через дугогасящий реактор нейтралью.
Основные технические данные
| Наименование параметра | Значение параметра для шкафа КРУ серии | |
|---|---|---|
| КМ-1-10-20(31,5; 40) У3 | КМ-1-10-20 (31,5; 40) Т3 | |
| Номинальное напряжение (линейное), кВ | 6,0; 10,0 | 6,6; 11,0 |
| Номинальное рабочее напряжение (линейное), кВ | 7,2; 12,0 | 7,2; 12,0 |
| Номинальный ток первых цепей шкафов КРУ, А* | 630; 1000; 1600; 2000; 2500; 3150 | 630; 1250; 2500 |
| Номинальный ток сборных шин, А | 1000; 1600; 2000; 3150 | 1250; 2500 |
| Номинальные токи отключения выключателей, встроенных в КРУ, кА | 12,5; 20; 31,5; 40 | 12,5; 20; 31,5; 40 |
| Ток термической стойкости (кратковременный)*, кА | 12,5; 20; 31,5; 40 | 12,5; 20; 31,5; 40 |
| Номинальный ток электродинамической стойкости первых цепей, кА | 51; 81; 102 | 51; 81; 102 |
| Номинальный ток плавких вставок для КРУ в сетях с номинальным напряжением, В: 6 кВ, А 10 кВ, А | 50 31,5 | 50 31,5 |
| Номинальное напряжение вспомогательных цепей, В: постоянного (выпрямленного) тока, В переменного тока, В | 110; 200 220 | 110; 200 220 |
| Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА | 40 | 40 |
| Ток холостого хода, выключаемый контактами выдвижных элементов КРУ при номинальном напряжении: 6 кВ, А 10 кВ, А | 0,6 0,4 | 0,6 0,4 |
Компоновка шкафа на номинальные токи 630, 1000, 1600А
Компоновка вводного шкафа на номинальные токи 2000 и 3150А
